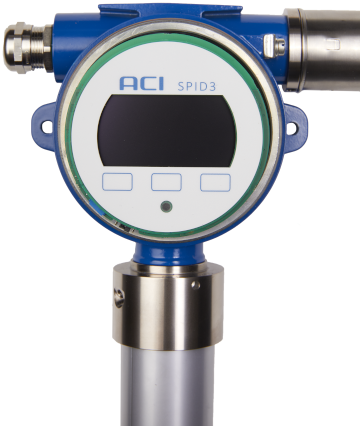

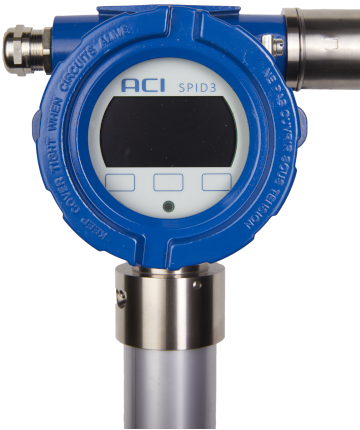

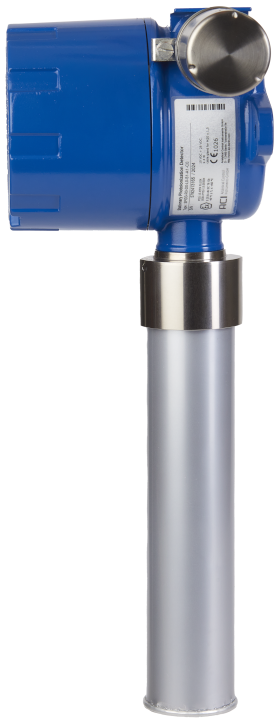

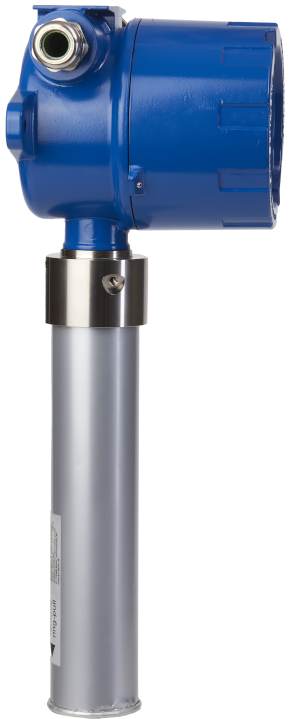

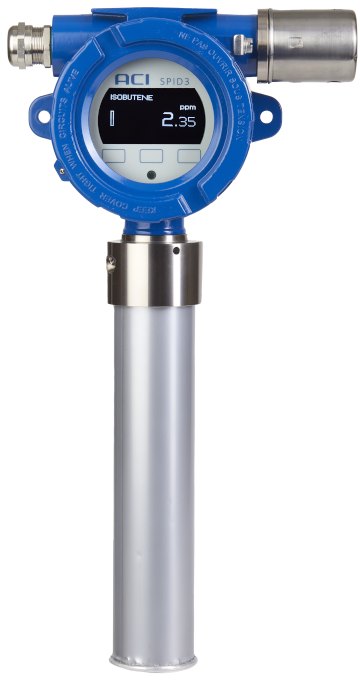

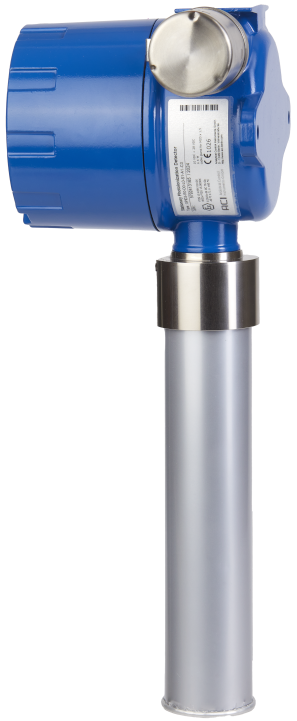

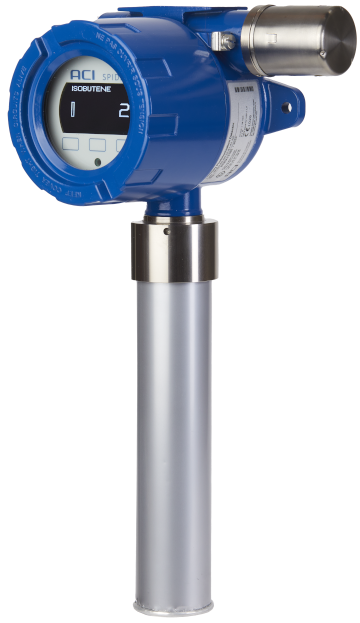

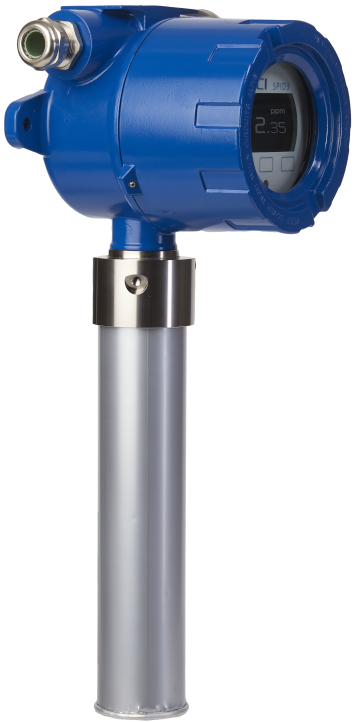

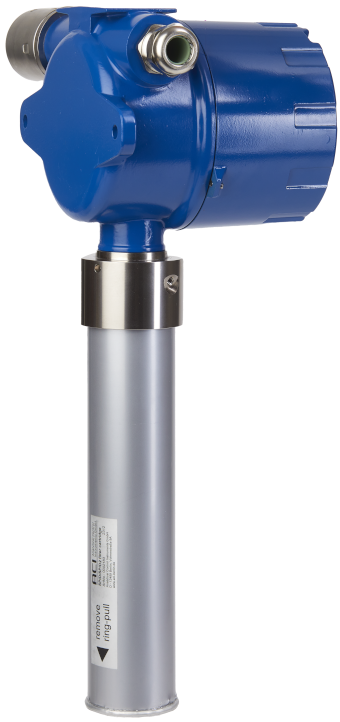

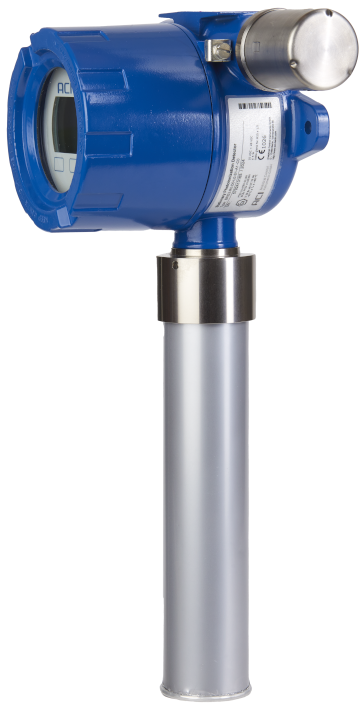

Stationary Photoionization Detector SPID3

Stationärer Detektor für VOCs






Datenblatt
Benutzerhandbuch
Zertifikate






Der Stationary Photoionization Detector SPID2 ist ein kontinuierlich messender Detektor für flüchtige organische Substanzen (VOCs) mit einem Ionisationspotenzial < 10,6 eV. Die Verwendung neuer Technologien für die Anregungsquelle und den Sensor ermöglicht eine hohe Stabilität der Messung und längere Wartungsintervalle. Über ein integriertes Aktivkohlefilter und die Schaltung der Probenahme werden ein automatischer Frischluftabgleich und automatische Kalibrierung gesteuert. Das Gerät ist für den Betrieb in explosionsfähiger Atmosphäre konzipiert.

Jetzt anfragen

Produktspezifikationen



Großer Messbereich Schlagzeile

Eine neue Sensoreinheit ermöglicht einen erweiterten Messbereich von bis zu 2 000 ppm (Isobuten) mit hoher Auflösung auch bei niedrigen Konzentrationen.

Einfache Bedienung Schlagzeile

Ein graphisches Display mit intuitiver Benutzerführung, klaren Textanweisungen und Step-By-Step Konfiguration unterstützen die einfache Bedienung.

Schlagzeile
Hochleistungs- PID- Lampe

Als Ionisationsquelle dient eine Hohl- Kathoden- Lampe mit einer Energie von 10.6 eV. Mit ihrem Ceramic Discharge Channel konnte die Stabilität verbessert und eine längere Lebensdauer von bis zu 15 000 Stunden und mehr erreicht werden.

Schlagzeile
Verlängertes Wartungsintervall

Die hohe Stabilität der Lampe und die spezielle Konstruktion des Sensors verbunden mit einer automatischen Zuführung von schadstofffreier Luft über ein Aktivkohlefilter zur Kontrolle der Sensorfunktion führen zu längeren Wartungsintervallen.

Schlagzeile

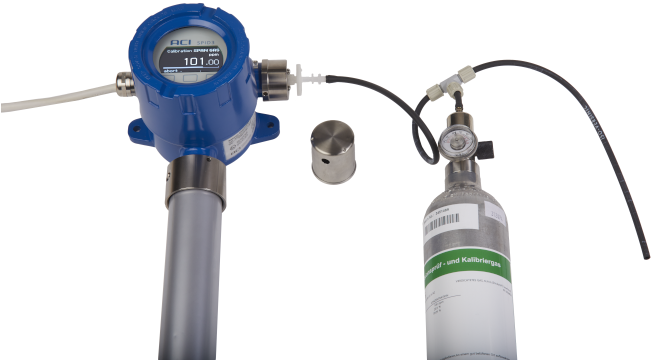

Einfache Kalibrierung

Über das Aktivkohlefilter wird die für die Kalibrierung notwendige schadstofffreie Luft zugeführt. Damit ist auch in belasteter Umgebung eine einfache Kalibrierung mit nur einem Gas möglich.



Schlagzeile
Automatischer Frischluftabgleich

Während der Messung kann über das Aktivkohlefilter periodisch saubere Luft zur Spülung des Gasweges und zur Prüfung und Justage des Nullpunktes zugeführt werden.

Schlagzeile

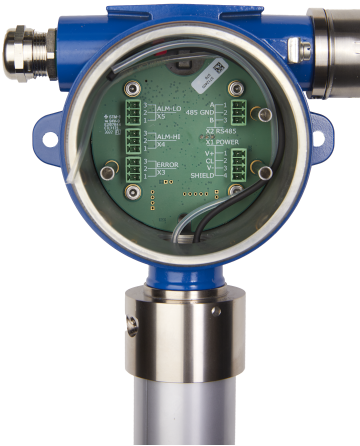

Flexible Anschlussmöglichkeiten

Ein weiter Bereich der Versorgungspannung, ein konfigurierbarer Stromschleifenausgang, Alarm- und Fehlerrelais und eine RS485-Schnittstelle mit MODBUS Protokoll erleichtern die Einbindung in Ihr System.

Schlagzeile
Temperatur- und Feuchtekorrektur

Der integrierte Feuchte / Temperatursensor ermittelt zum Sensorsignal die Umgebungsbedingungen und kompensiert deren Einflüsse auf das Messergebnis.

Schlagzeile
IECEx / ATEX Zertifizierung

Das SPID2 erfüllt die Anforderung für den Einsatz in explosionsgefährdeten Bereichen und besitzt die entsprechenden Zertifizierungen gemäß ATEX und IECEx.





Technische Daten


Messprinzip

VUV-Photoionisation mit 10.6 eV Hohlkathodenlampe (optional 11,8eV Lampe)
mit Ceramic Discharge Channel Technologie
Messbereiche 0 … 20 ppm Isobuten *
0 … 100 ppm Isobuten *
0 … 2 000 ppm Isobuten *
Anzeigebereich 0 … 20 000 ppm, abhängig vom Responsefaktor des Messgases
Nachweisgrenze Typisch 10 ppb *
Anzeigeauflösung Dynamisch bis zu 0.01 ppm
Antwortzeit  T90 < 10 s *
Signalintegrität bis 100 ppm typisch > 98 % *
bis 2 000 ppm typisch > 95 % *
Feuchteeinfluss

Feuchte- und Temperaturkompensation im Bereich von 0 … 50 °C
und 0 … 90 % rH Resteinfluss typisch < 10 % vom Messbereich
Einsatzbedingungen -10 … 55 °C 0 … 95 % rH, nicht kondensierend
Lagerbedingungen -20 … 60 °C 0 … 95 % rH, nicht kondensierend
Probenahme Integrierte Membrangasförderpumpe (ca. 250 ml/min)
Probeneinlass mit Staub- und Wasserfilter
Lampenlebensdauer 10,6eV: Min. 8 000 h, typisch > 15 000 h 11,8eV: 4 Monate ab Lieferung
Alarm 2 einstellbare Alarmschwellen
Spannungsversorgung 9 … 36 VDC, max. 4 W, empfohlen 24 VDC
Signalisierung 2 x LED (rot) für Alarm, 1 x LED (mehrfarbig) für Status
Relais 3 SPDT 30 V / 2 A (Spitzenstrom), 2 x Alarm, 1 x Fehler
Analogausgang  Stromschleife, 4 … 20 mA und 0 … 5 m
Digitalinterface RS485 (MODBUS)
Kalibrierung Automatische Zweipunktkalibrierung
Nullpunkt über Aktivkohlefilter, Prüfgas über Probeneinlass
Responsefaktoren Auswählbare Responsefaktoren, per Serviceprogramm nachladbar
Bedienung Vollgraphisches Display mit Hintergrundbeleuchtung, Magnettaster
Abmessungen, Gewicht  200 mm x 370 mm x 133 mm (L x B x H), etwa 2200 g
Schutzart IP64, Gaseinlass mit Staub- und Wasserfilter
Gewährleistung 2 Jahre, ausgenommen im Gasweg befindliche Teile und Verschleißteile
Zulassungen ATEX/IECEx Gas II 2G Ex db IIC T6 Gb -40 °C ≤ Ta ≤ +60 °C EMV Richtlinie 2014/30/EU
  * Die angegeben Werte wurden unter Normbedingungen mit 10,6eV Lampe ermittelt.
Als Prüfgas diente Isobuten in synthetischer Luft
